1、下載地址：MX Component三菱官方下載


序列號：117-570766844（測試可用）
個人建議用云盤下載，本地下載比較慢，下載完成后解壓縮即可。

下載鏈接1：https://pan.baidu.com/s/1GNhX7UY9nEmNmQkED99w7g
提取碼：d1b1

下載鏈接：https://pan.baidu.com/s/1sWDMX7aWlhpdYymLWlU6tA
提取碼: na1a
2、安裝

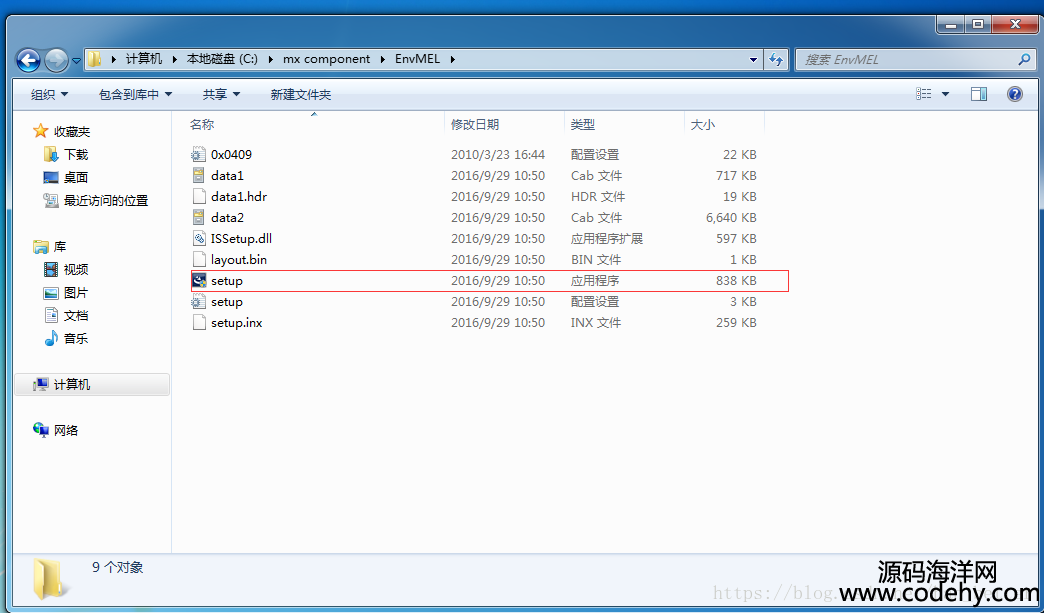

解壓后先安裝EnvMEL文件夾中的setup


安裝完成后直接運行解壓后文件夾中的setup即可:

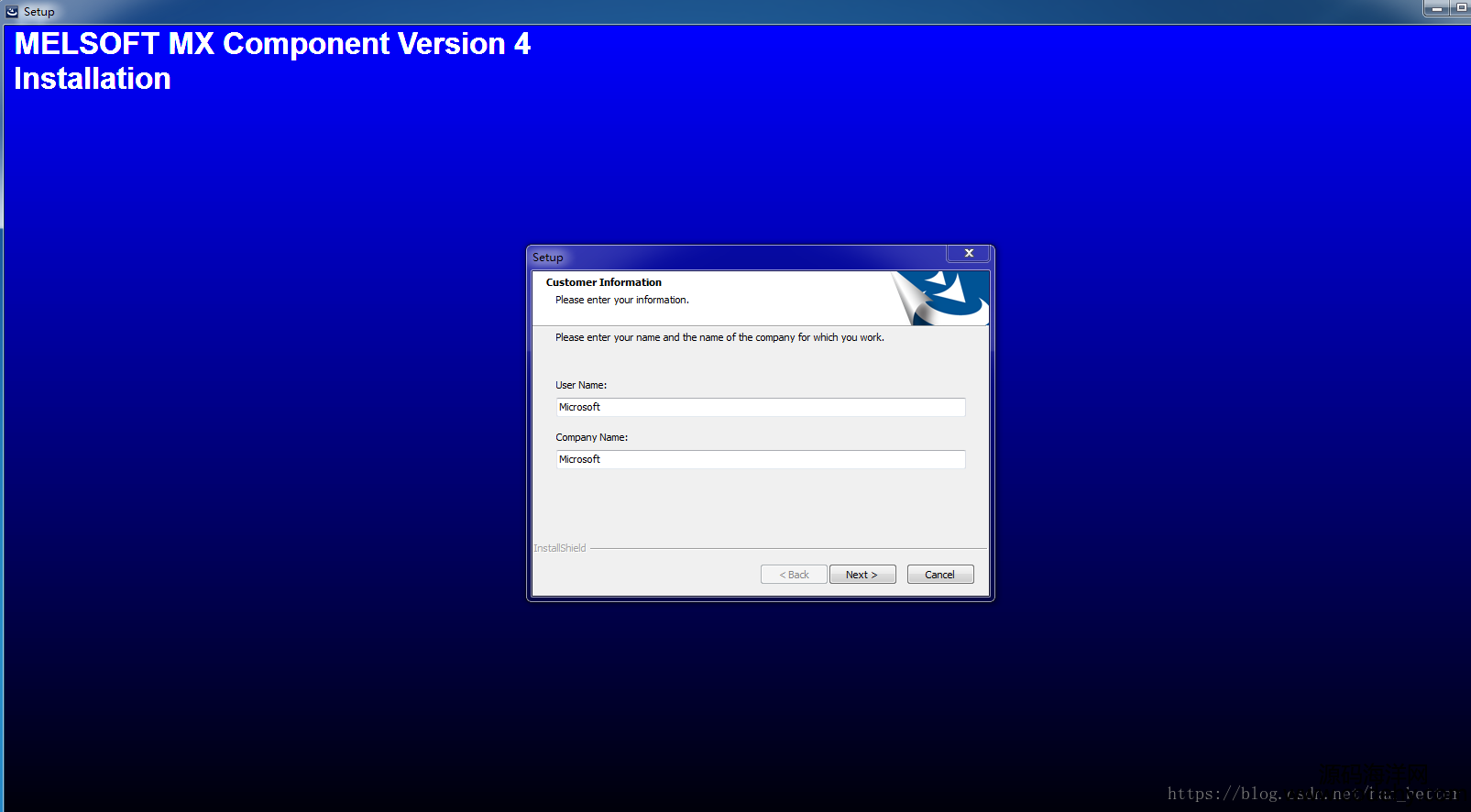

然后公司什么的隨便設置，再輸入注冊碼：

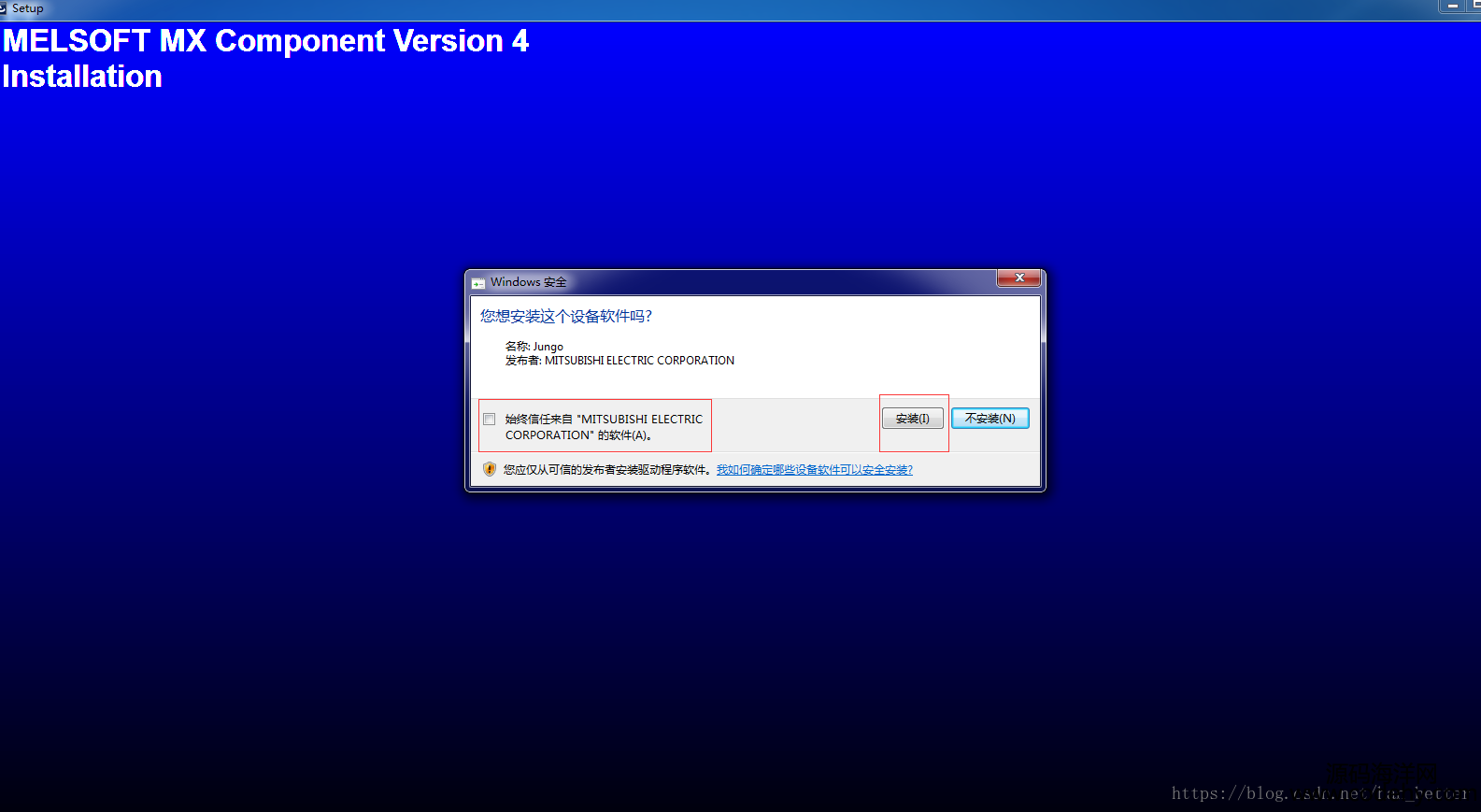

如果遇到下面圖片顯示內容，允許安裝即可：

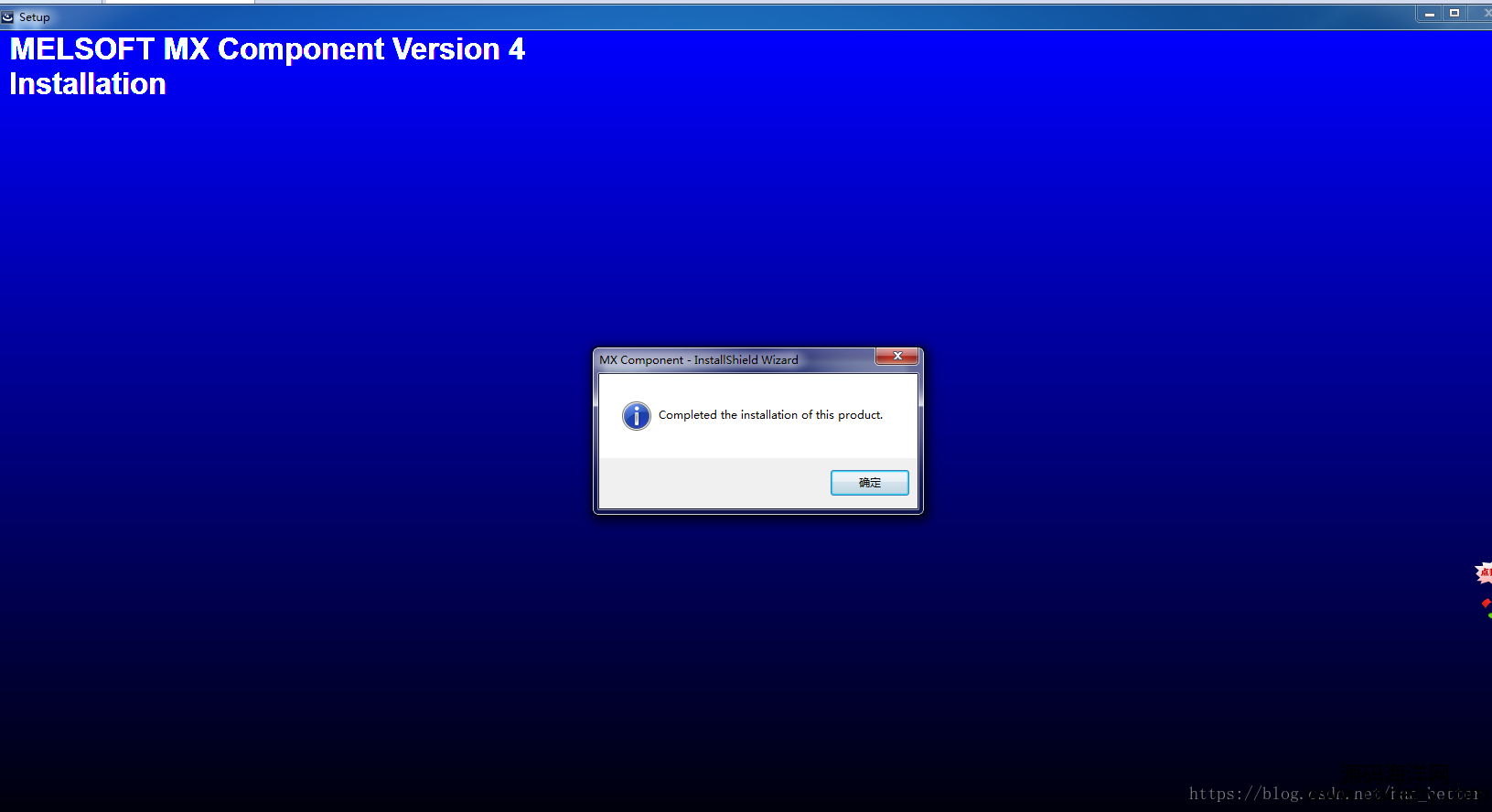

安裝完成后就會顯示如下圖片：


3、運行
首先打開設置程序：

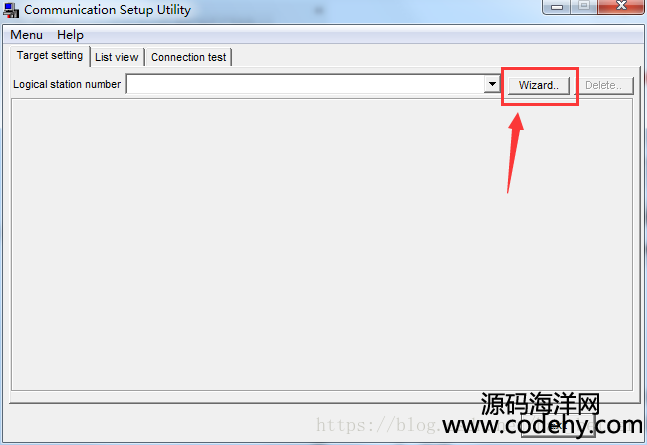

點擊wizard：


設置站號：


然后點擊next；

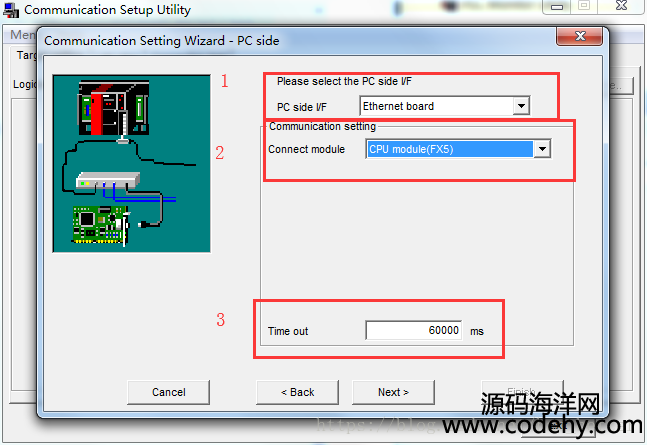

PC側通訊設置：
（1）、選擇通訊接口：網卡、串口等
（2）、選擇PLC
（3）、設置通訊超時


然后點擊next；

PLC側通訊設置方式1：
（1）、PLC和PC網線直連可以選擇選擇”以太網端口直連”：
（2）、選擇網卡（會帶出本機IP地址）：

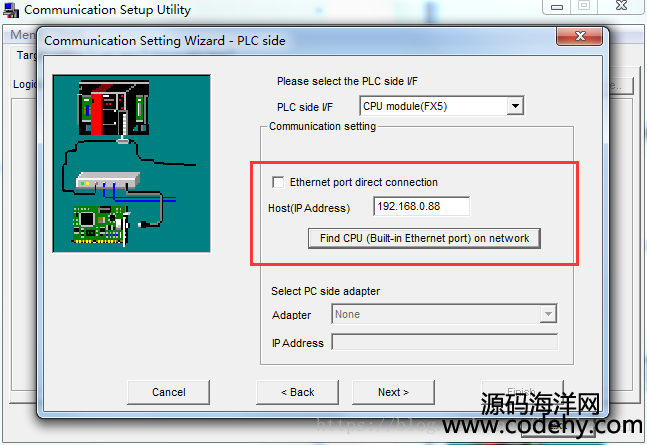

PLC側通訊設置方式2：
可以選擇人工輸入IP地址或者在網絡中搜尋CPU：


然后點擊next；

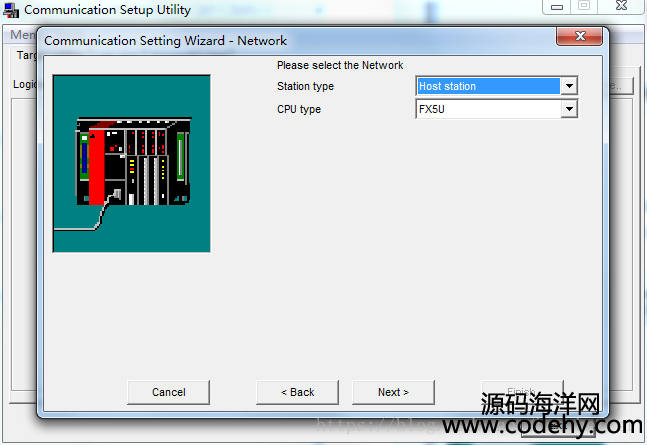

網絡設置：
站號類型：本站
PLC類型：FX5U


然后點擊next；

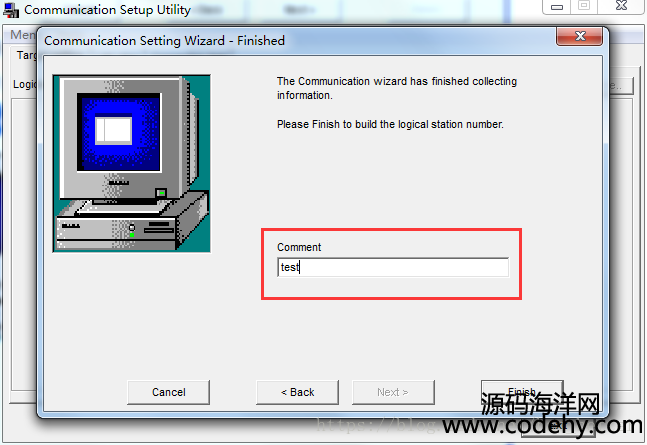

輸入注釋：


然后點擊finish；

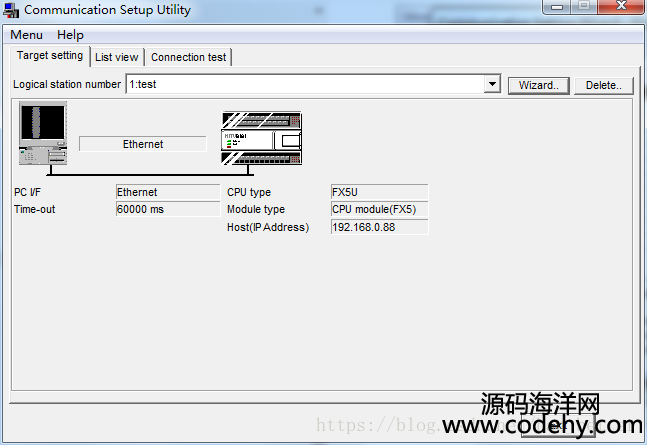

設置完成之后就可以在Target Setting界面看到你的設置參數：

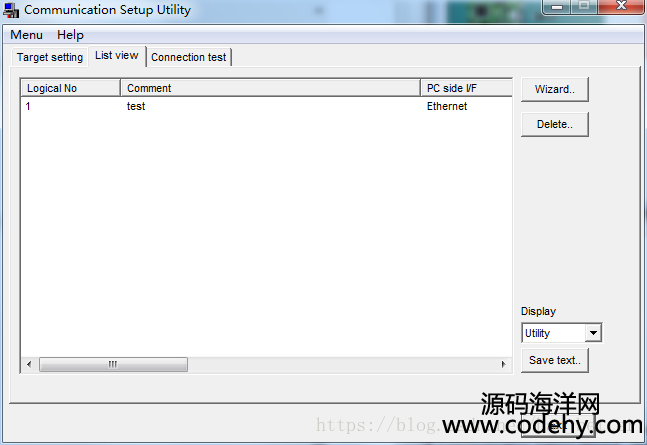

在List View界面看到所有的PLC的通訊設置：

在connecti Test界面測試通訊：
點擊test：


測試成功：
