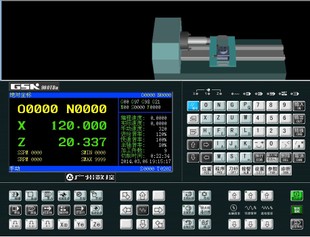

數控機床仿真軟件 (GSK980T)

一、運行環境：
軟件平臺：WIN98/WIN2000/WINXP
硬件建議：顯示器屏幕分辨率使用800x600以上、CPU頻率300或以上，內存32M或以上。
二、功能描述與使用：
本程序?yàn)闇y(cè)試版，部分功能尚為完成。
三、技術解答：
1、 編程方法詳見<<GSK980T車床數控系統操作手冊>>
2、菜單功能：
程序設置：1.工具欄的顯示.
2.速度設置:用于控制程序的運行速度。這項功能主要是用于低配置的計算機和縮短加工過程的場合使用。當速度為缺省值即最慢時,加工過程將具有所有圖形功能,包括實時刷新屏幕、工件刷新和刀具速度調節功能。當提高速度時將依次失去這些功能，但不影響最終的結果。
建議當計算機的CPU頻率大于500時可以使用最慢的速度運行。
3.退出程序。
工件測量：1.直徑測量:用于測量工件的直徑,當選中這項功能后把鼠標移到工件欲測的截面處,按下鼠標的左鍵,在屏幕的左下方就會出現測量結果。
2.長度測量:
1)手動測量方式:
當選中這項功能后,首先把鼠標放在要測量的第一個點后按鼠標的左鍵,然后把鼠標放在第二個點按左鍵后,在屏幕的左下方就會出現這兩點在工件的長度方向上距離的測量結果。
2)自動測量方式:
當選中這項功能后,把鼠標移到要測量的工件段的任意位置上,程序就會自動測量出從鼠標位置起,左邊和右邊第一個直徑發生改變的兩個點之間的距離。
3)刷新屏幕:清除屏幕的多余象素,刷新工件的光反射。
參數設置： 1)毛坯參數：包括直徑，長度的設置。
2)當前刀具：選擇刀具。
機床操作：
1)初始化:
將工件恢復為毛坯狀態，重新確定刀架的位置，清除內存種的代碼，使程序
處于初始狀態。
2)夾緊工件。
3)松開工件。注意：改變毛坯的尺寸之前要使工件處于被松開的狀態。
幫助： 版本說明和本幫助文件。
面板控制功能詳見<<GSK928TC車床數控系統操作手冊>>
3、工具欄
打開工件映像文件：用于打開一個已經儲存的工件映像文件，文件的擴展名為MAP.
保存工件映像文件：把當前的工件儲存為一個映像文件，文件的擴展名為MAP.
循環啟動： 同操作面板上的進給保持按鍵。
進給保持： 同操作面板上的暫停按鍵。
松開工件： 必須在手動或自動且主軸停止的情況下執行。
夾緊工件： 必須在手動或自動且主軸停止的情況下執行。
初始化： 用于恢復工件的毛坯形態。
工件掉頭： 把工件的另一頭作為裝夾位置。（必須在停止主軸且松開工件的情況下）
主軸操作： 在自動或手動狀態下用于開啟或關閉主軸。（在主軸停轉的狀態下，按一次開啟主軸，再按一次關閉主軸。）
快速/進給：同操作面板上的功能按鍵，切換快速和進給狀態。
刀具軌跡： 用于顯示和隱藏刀具運動的軌跡，軌跡用紅色直線表示。
四、常見問題：
1. 在使用了刀偏后的第一條指令請勿省略參數。
2．刀具軌跡顯示功能是以紅色線代表，如果要顯示刀具必須關閉此項功能。
3. 在代碼的運行的過程中盡量不要使程序刷新畫面，否則可能會影響工件的加工。
4. 如果文字不能正常顯示請安裝有關字體：其中包括“fixedsys”。
